Kołnierz ogniochronny

mcr PS

Budowa

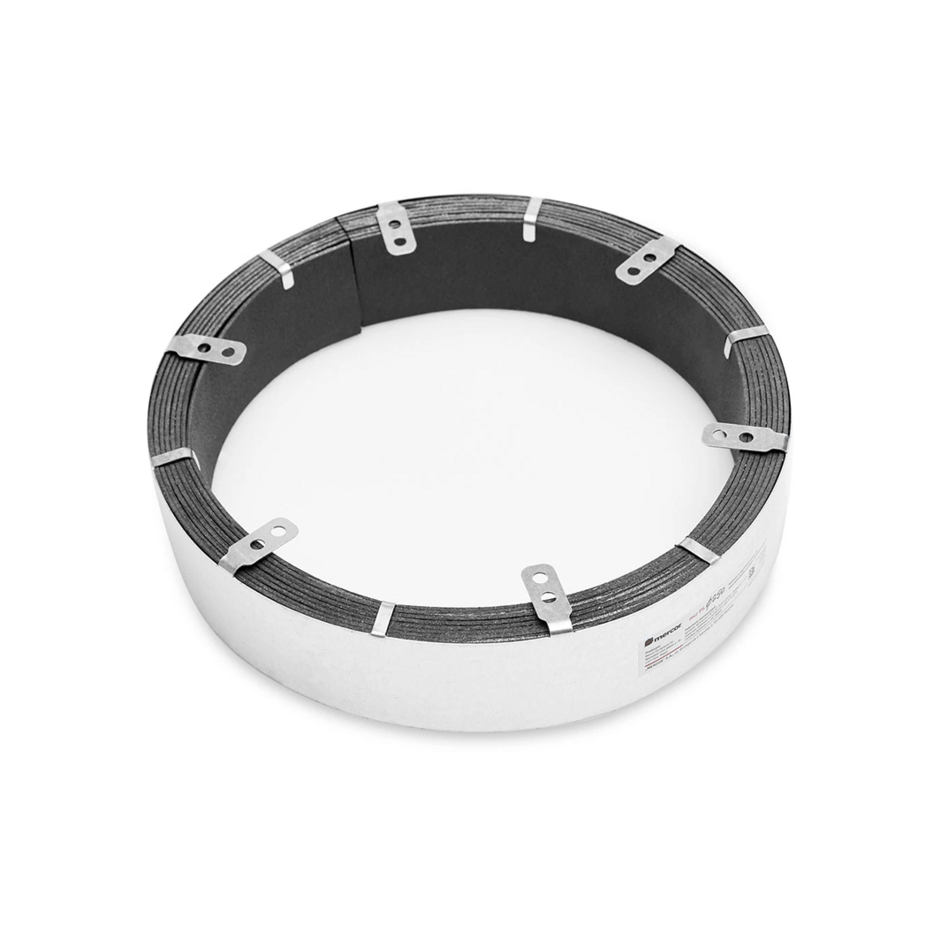

Kołnierze ogniochronne mcr PS składają się z jednej lub kilku warstw wkładów pęczniejących, umieszczonych w obudowie, wykonanej z ocynkowanej blachy stalowej lub blachy ze stali nierdzewnej.
Obudowa i mocowanie
Obudowa wyposażona jest w klamrę, służącą do spinania końców kołnierza i stabilizowania go na rurze, oraz w uchwyty montażowe, służące do mocowania kołnierza do przegrody.
Dostosowanie
Liczba uchwytów montażowych jest dostosowana do rozmiarów kołnierza.

Potrzebujesz tego rozwiązania?

Budowa i montaż kołnierzy ogniochronnych mcr PS

Kołnierze ogniochronne mcr PS składają się z jednej lub kilku warstw wkładów pęczniejących, umieszczonych w obudowie, wykonanej z ocynkowanej blachy stalowej lub blachy ze stali nierdzewnej. Obudowa wyposażona jest w klamrę, służącą do spinania końców kołnierza i stabilizowania go na rurze, oraz w uchwyty montażowe, służące do mocowania kołnierza do przegrody. Liczba uchwytów montażowych jest dostosowana do rozmiarów kołnierza.

Umów bezpłatną konsultację

Zastosowanie

Zabezpieczenia ogniochronne przejść przez ściany i stropy:

Zabezpieczenia ogniochronne przejść przez ściany i stropy:

rur palnych o średnicy do 250 mm (PVC-U, PVC-C, PE-HD, PE, ABS, SAN+PVC, PP-R)
wiązek rur 4x75mm
rur palnych o średnicy do 160 mm przechodzących pod kątem do przegrody
rur palnych w przepustach kombinowanych

Charakterystyka

Kołnierze mcr PS zapewniają odporność ogniową EI120 w ścianach i stropach spełniających wymagane parametry grubości oraz gęstości. W czasie pożaru wkłady pęczniejące zwiększają swoją objętość, skutecznie zamykając otwór po instalacji. Dzięki temu system stanowi skuteczną ochronę przeciwpożarową.

Kołnierze mcr PS zostały sklasyfikowane w klasie EI120 w przypadku montażu w ścianach sztywnych o grubości nie mniejszej niż 100 mm. Mogą być one wykonane z betonu, betonu zbrojonego, betonu komórkowego, cegły pełnej, cegły dziurawki lub kratówki, przy zachowaniu gęstości nie mniejszej niż 600 kg/m³.

Produkt można również stosować w ścianach podatnych o grubości nie mniejszej niż 100 mm. Konstrukcja tego typu ścian oparta jest na szkielecie z kształtowników drewnianych lub stalowych, z obustronną okładziną z minimum dwóch płyt gipsowo-kartonowych typu F lub DF zgodnie z normą EN 520.

Kołnierze mcr PS znajdują zastosowanie także w stropach sztywnych o grubości nie mniejszej niż 150 mm, wykonanych z betonu, betonu zbrojonego lub betonu komórkowego o gęstości minimum 600 kg/m³. W przypadku pożaru, gdy temperatura przekroczy 140°C, wkłady pęczniejące w kołnierzu zwiększają objętość i zamykają otwór powstały po wypalonej instalacji.
